前面有个做汽车零部件的客户急冲冲地找我，说加工中心上的雷尼绍 OMP40-2 精度越测越飘，怀疑是测头坏了。
收到寄修来的快递，我拆开包装一看，外观也没啥磕碰，连接接收器，信号也好的，上检台测完，结果测头说好的！
我微信电话CALL他：“老板，你平时用什么针？”
电话里回答到：“就车间里最常用的3709，偶尔也用3712。”
我再问：“车间是啥工件啊？”
那边回答：“铝合金外壳，公差要求 ±0.02mm。”
这就全对上号了。
3709和它的老大哥 3712确实是国内机加工车间的“无脑万金油”。估计十台机器里有九台装的都是这几款针。
但在铝合金加工面前，大名鼎鼎的 3709 偏偏就是那个让人防不胜防的“隐形杀手”。
很多人不知道，它们配的红宝石球头，在测铝合金时，由于切削液激荡和摩擦静电，会发生物理粘着磨损。铝屑会极其顽固地粘在红宝石球表面，粘上一层，球头直径相当于变粗了，测出来的孔径就会越来越小，外径会越来越大。
我原封不动寄回了那个头子，然后给他搭了根新的针，跟他电话里说了一声，收到后重新标定，应该没问题的，然后……那边收到后，照做，确实……没问题了。
测针看着就是个杆子加个球，但雷尼绍测针手册里列了上千种标准型号。这篇不讲全部，只讲车间最常用的M4螺纹体系，以雷尼绍原厂型号为例，把选型逻辑讲清楚。（如果大家有需要的话，可以私信我，或者评论区留个言，我把详细材料可以发给大家。）
测杆材质怎么选

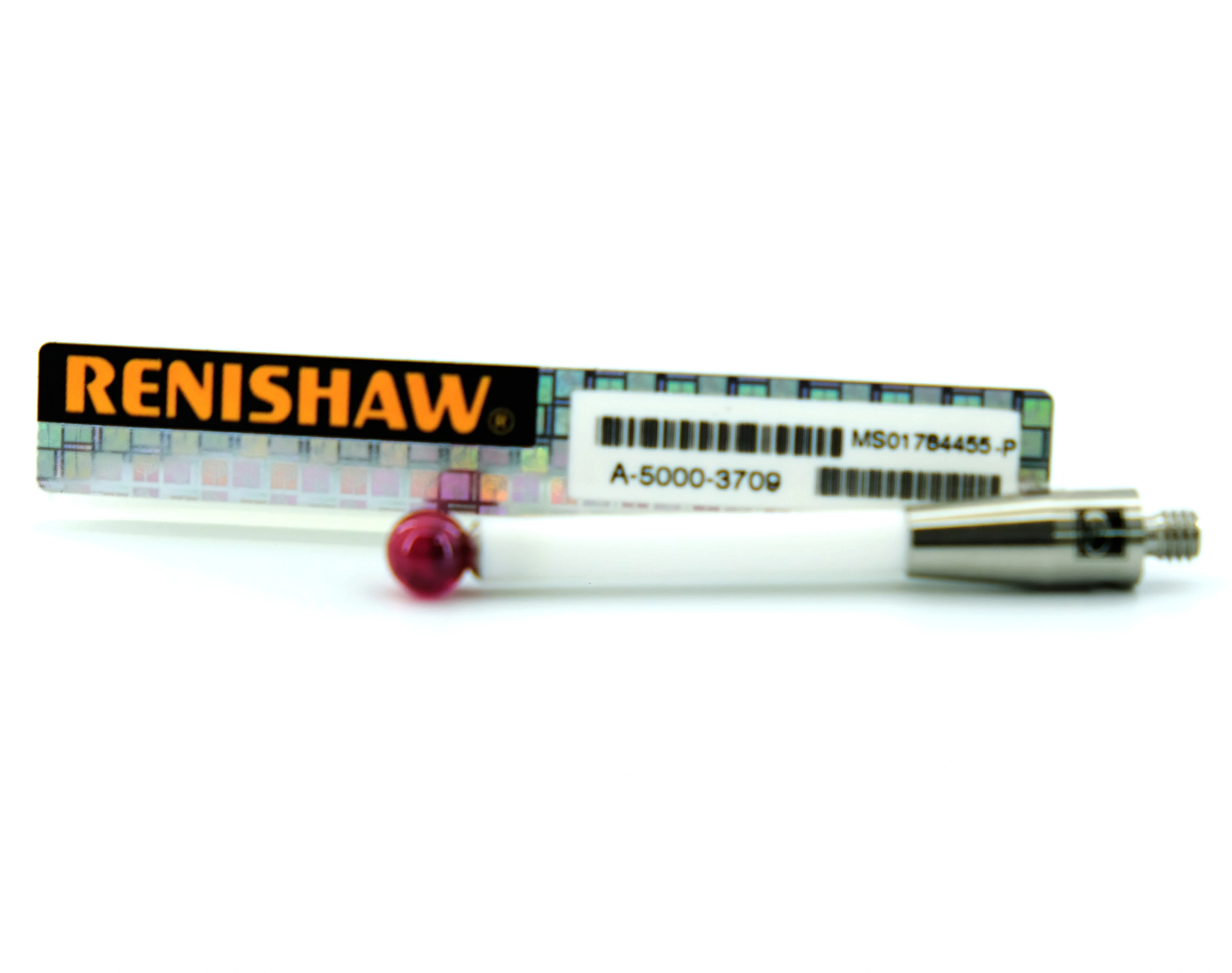

陶瓷（车间绝对主力，如 A-5000-3709、A-5000-3712）
陶瓷杆重量只有不锈钢的一半左右，热膨胀系数低（8.1×10⁻⁶/°C），热稳定性好。这就是为什么车间里50mm长的A-5000-3709和100mm长的A-5000-3712用得最广、最受欢迎。
陶瓷杆有个隐藏好处：脆断保护。一旦严重撞针，陶瓷杆会直接”咔哒”脆断。针断了测头会立刻报警停机，反而保护了你价值几万块的雷尼绍测头机体。如果用钢针，撞弯了你肉眼很难看出来，带着弯针继续跑不仅废零件，连测头内部的三棱柱触点都得报废。
一般适用长度：30-75mm，这应该是车间日常首选。注意：M4螺纹的陶瓷直探针最短就是50mm（A-5000-3709，6mm球径），没有30mm规格。
碳纤维（高级货，长针首选，如 A-5003-1358）
极轻，热膨胀近乎为零（-0.4×10⁻⁶/°C），刚性极高。雷尼绍手册原文：“对于长度大于50mm的测杆，碳纤维是刚性最高、质量极轻的理想材料。”
针长超过75mm往上走，或者配高精度应变片测头（RENGAGE™），建议上碳纤维。否则测针自重导致的下垂和触发偏摆，能让你的精度掉到怀疑人生。
代表型号：A-5003-1358（100mm碳纤维杆+6mm红宝石球）
不锈钢 / 硬质合金/碳化钨
不锈钢杆：短针（≤30mm）首选，刚重比好，价格实惠。但M4螺纹系里最小也就50mm起，不锈钢杆更多出现在M2/M3小螺纹系列里。
碳化钨杆：密度大、刚性极高、耐磨。一般用来做极短极细（球径0.3-1mm）的微型测针，小直径测杆必须用碳化钨才能保证刚性。
测球材质：得看工件来选
红宝石（A-5000-3709和A-5000-3712标配球头）
雷尼绍最经典的红宝石球头，硬度2300HV。测钢件、铸铁是一绝。但它有个死穴：测铝合金时会产生粘附磨损——在切削液和静电作用下，铝屑会极其顽固地粘在红宝石球表面，导致测量尺寸”越测越漂”。
氮化硅（如 A-5003-5730）
铣铝件、汽车零部件的首选！氮化硅材质对铝具备天然的不粘性，铝屑不吸附，能长期保持高重复精度。
重要提醒： M4螺纹、50mm长度的氮化硅球探针，雷尼绍标准品是A-5003-5730（小贵）——杆是碳纤维，不是陶瓷。目前M4+陶瓷杆+氮化硅球的组合只有100mm和150mm（A-5004-6470/A-5004-6471）。
氧化锆（如 A-5003-5744）
比红宝石软一点（硬度1200HV），但韧性好、耐冲击。适合铸铁件高强度扫描——红宝石在这种场合会发生”摩擦磨损”。
代表型号：A-5003-5744（50mm碳纤维杆+6mm氧化锆球）
车间铁律
被测材料越软、越黏（如铝、塑料），测球表面越要挑不粘的。加工铝件，建议把红宝石换成氮化硅。
探针形状：别只盯着直针
绝大多数车间常年就用一根直探针。但在复杂工件面前，换个形状效率和精度能翻倍。
直探针（STY）
最标准的万金油。测平面、内孔、外径都行。只能单方向测，想换角度就得转测头。
星形测针组件（STR / STC）
长得像个十字架，上下左右前都有球（常见4球或5球）。标准星形测针是固定式一体结构（STR），但车间里为了灵活搭配，更常用的是星形中心座（STC）——一个底座，根据需要自己拧上4根或5根短测针。
M4星形中心座推荐：A-5000-7098（50mm陶瓷杆）或A-5000-6462（100mm陶瓷杆）。
爽点：一次装针，五向检测，适合箱体类多特征零件。
这里需要注意的是：每个球需单独标定!!!
盘形测针（DSC）
杆端是一个扁平的圆盘。专门对付凹槽底部、沉孔底面、密封槽这些直探针根本探不进去的死角。
M4盘形测针推荐：A-5000-7596（M4 DSC D30SLVS T2.2 L8.9 BR-Y3，盘径30mm，银质钢材质）。
还有35mm和50mm规格（A-5000-7597、A-5000-7598）。
柱形测针（CYL）
末端是一个精密的硬质合金圆柱体。主要用于需要”线接触”而不是”点接触”的场合，比如薄板边缘检测、螺纹测量。
M4柱形测针“代表”：A-5004-5370（柱径1mm，碳化钨材质）。
长度与球径：这里真就是两个矛盾
长度——能短一寸绝不选长
探针每翻一倍，触发偏摆误差放大接近四倍（杠杆原理平方关系）。比如，我们在车间实测的数据，供大家参考使用：
- 20mm长度：重复精度约1μm，相当稳。
- 40mm长度：开始飘了，可能跑到3-4μm
- 80mm长度：偏个6-8μm（或者以上），一点都不稀奇
选长度的时候，真就够用就行。针太长不仅精度掉得快，对测头内部机械结构的磨损也大。
球径——在特征允许范围内尽量选大
球头越大，和工件接触面积大，表面粗糙度影响小，耐磨。选小球的唯一理由就是特征尺寸太小。
日常加工面：6mm最通用。 测小孔：2mm或1mm，但小球磨损速度成倍增加。
这里有个总结的“硬性铁律”：球径至少比被测特征尺寸小1/3，否则接触点会跑到球侧面甚至针杆上。
组合测针的坑
加长杆
能用一根长针解决的，别用两根短针拼。每多一个M4螺纹接面，就多一个误差源和泄能点。
万向接头
可以调刁钻角度，但刚性差，只适合做找正或粗测，拿它卡0.01mm公差是给自己找刺激。
六、快速选型表（M4螺纹系列）
| 实际加工场景 | 推荐配置 | 雷尼绍货号 | 材质（杆/球） |
|---|---|---|---|
| 日常钢件/铸铁（中等深度） | 50mm / 6mm球 | A-5000-3709 | 陶瓷杆 / 红宝石球 |
| 日常钢件/铸铁（大深度） | 100mm / 6mm球 | A-5000-3712 | 陶瓷杆 / 红宝石球 |
| 日常钢件/铸铁（更深） | 75mm / 6mm球 | A-5003-2764 | 陶瓷杆 / 红宝石球 |
| 铝合金精测（50mm） | 50mm / 6mm球 | A-5003-5730 | 碳纤维杆 / 氮化硅球 |
| 铝合金精测（100mm） | 100mm / 6mm球 | A-5003-5731 | 碳纤维杆 / 氮化硅球 |
| 铝合金精测（100mm陶瓷杆） | 100mm / 6mm球 | A-5004-6470 | 陶瓷杆 / 氮化硅球 |
| 深孔/极限深度 | 100mm / 6mm球 | A-5003-1358 | 碳纤维杆 / 红宝石球 |
| 铸铁件/耐冲击 | 50mm / 6mm球 | A-5003-5744 | 碳纤维杆 / 氧化锆球 |
| 窄深槽/密封槽 | 盘径30mm | A-5000-7596 | 银质钢盘形 |
| 多特征箱体（多向针） | 星形中心座50mm | A-5000-7098 | 陶瓷杆 / 红宝石球 |
| 薄板边缘/螺纹检测 | 柱形柱径1mm | A-5004-5370 | 碳化钨柱形 |
最后一句：测针是消耗品。定期用标准球跑标定，检查球头圆度和针杆变形。一根针几百块钱，因为探针磨损导致批量工件超差，那损失就是几千到几万。
