导语：这也许是全国第一篇针对雷尼绍Equator系列比对仪维修的深度分析技术说明文
开篇：一台停机的 Equator 500
上个月，一家新能源电池壳加工厂打来电话，语气很急：
“我们的 Equator 500 坏了，产线停了一天，损失几万。找了两家维修商，都说修不了，让寄回原厂。”
我问：”什么故障？”
“Z 轴下落异常，检测过程中突然掉高度，测出来的数据全废了。”
这种故障，我们遇到过 3 次。根本原因是：
- 直线电机编码器污染（车间环境粉尘进入）
- Z 轴平衡气缸密封老化
- MODUS 软件参数漂移
修复方案：
- 拆解 Z 轴，清洁编码器（需要在无尘环境下操作）
- 更换定制密封圈（雷尼绍不单独销售，需要定制）
- MODUS 软件参数重置 + 标准件验证
结果： 修复后精度恢复至±0.003mm（3μm）（原厂标准±0.002mm（2μm）），客户当天恢复生产。
但这台设备，我们花了整整 4 天。为什么 Equator 比对仪的维修这么难？

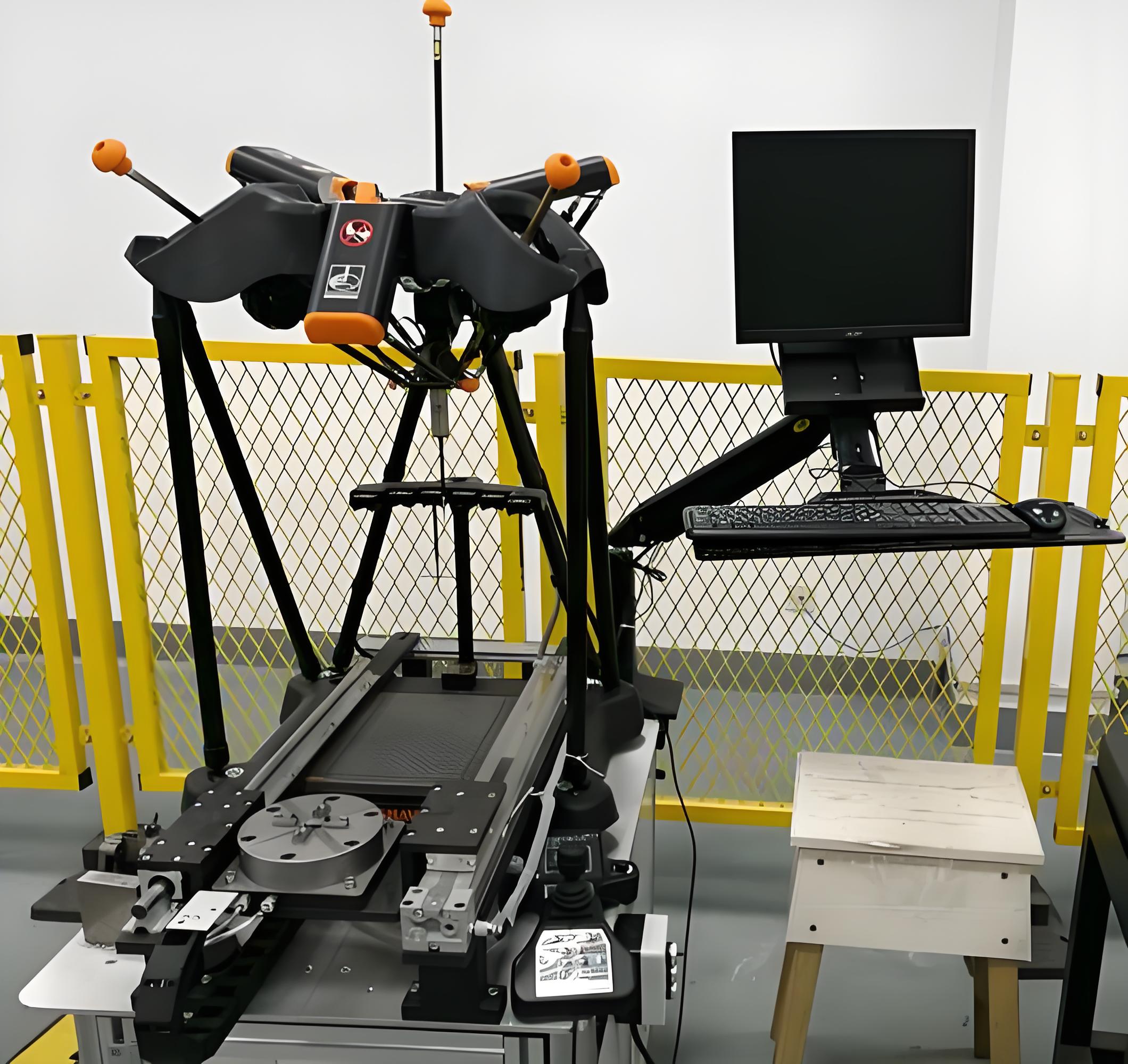

一、Equator 比对仪到底是什么？
产品定位
雷尼绍 Equator 系列是”多功能车间用比对测量系统”，注意三个关键词：
| 关键词 | 含义 |
|---|---|
| 车间用 | 不需要恒温实验室，直接在生产线旁边使用 |
| 比对测量 | 与标准件比对，快速判断零件是否合格 |
| 多功能 | 可检测尺寸、形位公差、位置度等多种参数 |
产品系列
| 型号 | 测量范围 (X×Y×Z) | 适用场景 |
|---|---|---|
| Equator 300 | 300×300×150mm | 中小型零件（如手机壳、连接器） |
| Equator 500 | 500×500×200mm | 中型零件（如汽车零件、电池壳） |
最新动态： 2026 年 4 月 21-25 日，雷尼绍在 CCMT2026 展会上首次在中国大陆展示 Equator-X 双模式测量仪，兼具绝对测量与比对测量功能，速度与精度并重。
核心优势
为什么工厂愿意花 40-80 万买一台 Equator？
- 速度快 — 检测一个零件只需 30-60 秒（传统三坐标需要 5-10 分钟）
- 环境适应性强 — 温度 5-50℃、湿度≤98%（无明显凝露）都能正常工作
- 操作简单 — 普通工人培训 2 小时就能上手
- 自动化集成 — 可接入生产线，实现自动上下料 + 自动检测 > 典型应用： 新能源电池壳、汽车发动机零件、3C 产品外壳、医疗器械零件
二、维修难点——为什么全国没几个人能修？
Equator 的核心在于其并联运动机构，而非传统机床的直线导轨。这种设计虽好，但对三个驱动杆的铰接精度要求极高。长时间在车间环境运行，铰接点若积聚灰尘或润滑变质，会直接影响末端测头的重复性。这也正是为什么我们维修时，更看重运动链条的清洁与同轴度校验。
难点 1：并联机构的“动平衡”要求
90% 的维修商习惯于传统三坐标的维修思维，用“导轨/滑块”的经验去拆解 Equator，导致调整后测头运动轨迹发涩。Equator 的并联机构对三个驱动杆的传动摩擦力一致性要求极高，任何细微的装配误差都会导致测量数据在不同行程区域产生漂移。
难点 2：万向节与铰接点的微米级维护
驱动杆的万向节是“零间隙配合”，这需要专用环境。很多维修商不具备精密清洁条件，盲目拆解会导致铰接点磨损，进而破坏整体的空间位置精度。
难点 3：精密机械结构拆解
问题： Equator 的核心是直线电机驱动，装配精度要求极高。
难点：
- 直线电机气隙要求 0.1-0.2mm（需要专用塞规）
难点 4：直线电机编码器维修
问题： Equator 使用雷尼绍自研的直线光栅编码器，分辨率 0.1μm。
难点：
- 编码器污染（车间粉尘、切削液雾气）会导致读数错误
- 编码器不单独销售，只能整机更换（单根价格 5-8 万）
- 清洁需要专用无尘环境和工具（普通维修商不具备）
难点 5：MODUS 软件系统
问题： Equator 使用雷尼绍自研的 MODUS 测量软件，深度集成硬件。
难点：
- 软件加密（需要授权码，与设备序列号绑定）
- 参数备份困难（官方不提供备份工具）
- 软件故障后需要重新校准（耗时 2-3 天）
行业困境： 很多维修商只能修硬件，软件问题只能寄回原厂。
难点6：校准标准件
问题： Equator 维修后需要用标准件验证精度。
难点：
- 雷尼绍标准球/标准块价格昂贵
- 标准件需要定期送检
- 没有标准件就无法出具校准报告
难点7：技术封锁
问题： 雷尼绍作为英国品牌，核心技术受出口管制。
难点：
- 维修手册不公开（只有授权服务商有）
- 配件需要序列号匹配（防止第三方维修）
- 软件加密（无法自行升级或修复）
很多同行问我，雷尼绍的技术壁垒到底在哪里？其实不在于单一的精密零部件，而在于闭环系统——从光栅编码器到 MODUS 软件算法的联动，再加上对环境温度变化的动态补偿。这套逻辑如果不吃透，换了零件设备也无法达到出厂精度。
三、稀缺程度——到底有多难找？
数据调研
我调研了全国能做 Equator 比对仪维修的服务商：
| 服务类型 | 数量 | 分布 |
|---|---|---|
| 官方授权服务商 | 约 12 家 | 北上广深 + 苏州、成都 |
| 第三方芯片级维修 | 约 2-3 家 | 深圳、苏州 |
| 只能换板子/简单维护 | 约 20+ 家 | 全国各地 |
结论： 真正能做深度维修 + 能出具校准报告的，全国不超过 2 家。
官方 vs 第三方对比
| 维度 | 官方授权 | 第三方专业维修 |
|---|---|---|
| 技术能力 | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐ |
| 检测设备 | ⭐⭐⭐⭐⭐ | ⭐⭐⭐ |
| 维修周期 | 4-8 周 | 3-7 天 |
| 价格 | 高（新机 50-70%） | 中（新机 20-35%） |
| 质保期 | 12 个月 | 6 个月 |
| 配件来源 | 原厂全新 | 原厂/定制兼容 |
为什么这么少？
- 技术门槛高 — 需要精密机械 + 光学 + 软件的综合能力
- 学习周期长 — 培养一个能独立维修的工程师，需要 3-5 年
- 市场容量小 — 全国在用的Equator约3000-5000台，年故障率 3-5%，市场规模有限
- 个人判断： 这个市场太小，大厂不愿意做；技术太难，小厂做不了。所以我们这种”小而精”的服务商才有生存空间。
四、宁波匠测科技能做什么？
技术服务能力
宁波匠测科技（宁波匠测科技有限公司）专注于精密测量设备的维修和技术服务：
| 服务项目 | 能力说明 |
|---|---|
| Equator 300⁄500 维修 | 全系列比对仪维修 |
| 机械结构维修 | 直线电机 |
| 光学系统维修 | 编码器清洁、光路校准 |
| 软件系统维修 | MODUS 软件故障排查、参数恢复 |
| 配件供应 | 定制密封圈、线缆、传感器等易损件 |
服务流程
客户报修 → 初步诊断（远程视频/电话） → 寄送设备或上门检测 → 详细检测（1-2 天） → 报价确认 → 维修（3-7 天） → 标准件验证 → 出具校准报告 → 寄回客户 → 售后跟踪
价格优势
| 维修类型 | 官方报价 | 宁波匠测科技报价 | 节省 |
|---|---|---|---|
| Z 轴下落故障 | 换 Z 轴组件 ¥80,000 | 维修¥25,000-35,000 | 56-69% |
| 编码器污染 | 换编码器 ¥60,000 | 维修¥15,000-20,000 | 67-75% |
| MODUS 软件故障 | 返厂 ¥50,000 + 运费 | 维修¥8,000-12,000 | 76-84% |
| 全面保养 + 校准 | ¥12,000 | ¥6,000 | 50% |
承诺： 维修后质保 6 个月，精度达不到标准全额退款。
真实案例
案例 1：新能源电池壳加工厂（开篇案例）
- 设备：Equator 500
- 故障：Z 轴下落异常，产线停机
- 维修：Z 轴拆解 + 编码器清洁 + 密封圈更换
- 结果：4 天修复，精度恢复至±0.003mm（3μm），节省 ¥50,000+
案例 2：汽车零部件厂
- 设备：Equator 300
- 故障：X 轴移动卡顿，检测数据跳动
- 维修：导轨清洁（产线）+ 润滑系统更换 + 直线电机气隙调整
- 结果：3 天修复，节省 ¥35,000
案例 3：3C 产品代工厂
- 设备：Equator 300 × 5 台
- 故障：多台 MODUS 软件参数漂移
- 维修：批量检测，软件参数恢复 + 标准件验证
- 结果：2 天全部修复，节省 ¥150,000+
五、给用户的建议——如何避免踩坑？
购买建议
- 评估实际需求 — Equator 适合批量检测（日检测量>100 件），小批量不划算
- 选择合适型号 — 300 系列适合中小型零件，500 系列适合中型零件
- 考虑二手设备 — Equator 耐用，二手性价比高（但需要专业检测）
- 预留维护预算 — 每年保养费用约1万
维修建议
- 先远程诊断 — 很多故障是参数设置或环境问题，不需要拆机
- 问清楚质保期 — 正规维修至少质保 6 个月
- 保留备件 — 常用易损件建议备 1 套
常见故障速查
| 故障现象 | 可能原因 | 解决方案 |
|---|---|---|
| Z 轴下落 | 紧固件异常 | 现场判断 |
| 数据跳动 | 编码器污染 | 清洁编码器、现场判断 |
| 移动卡顿 | 润滑不足、异物进入 | 清洁润滑、现场判断 |
| 软件报错 | 参数漂移、授权失效 | 恢复参数、重新授权 |
| 精度超差 | 机械变形、温度漂移 | 现场判断、环境改善 |
结语
雷尼绍 Equator 比对仪维修，确实是一个小众且高门槛的领域。 全国能做的人不多，不是因为需求小，而是因为：
- 技术太难
- 投入太大
- 学习周期太长 但正因为稀缺，才更有价值。
宁波匠测科技愿意做这个”少数人”——用技术和服务，帮助更多企业解决精密测量的难题。 如果你有任何 Equator 比对仪的问题，欢迎交流。
